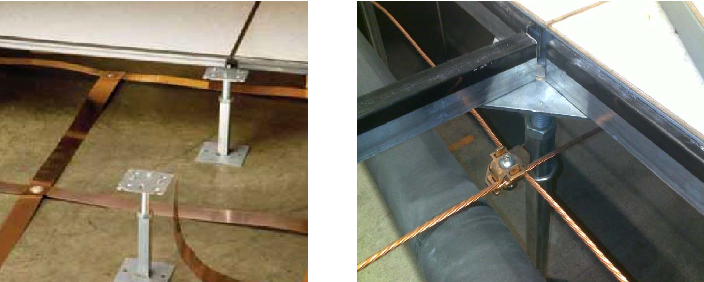

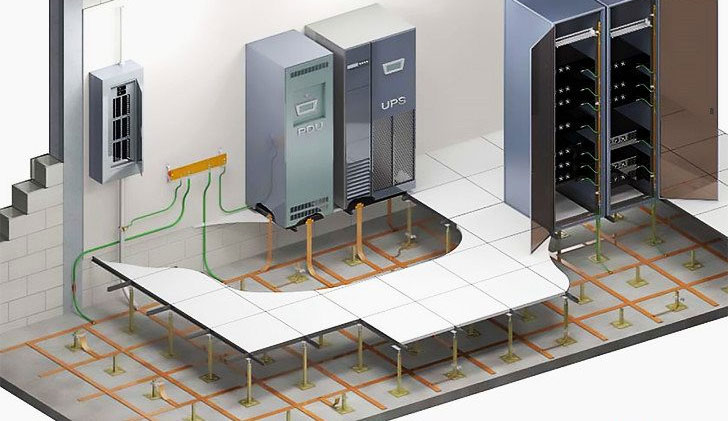

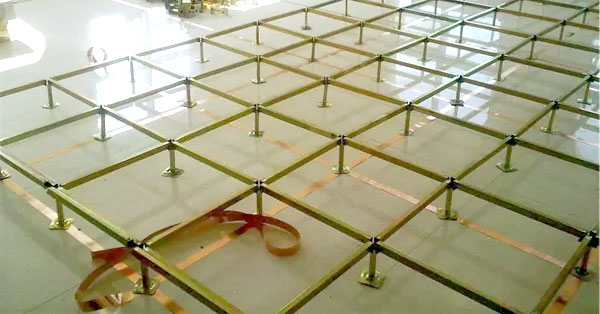

سیستم SRG دیتاسنتر یا سیستم ارتینگ ، شبکه‌ای از کابل‌های مسی است که معمولاً در زیر کف کاذب مرکز داده و دیتاسنتر نصب می شود. به لحاظ لغوی این سیستم به معنی ساختار شبکه‌ای مرجع سیگنال (Signal Reference Grid- SRG) است. این سیستم دارای فرکانس بالا و امپدانس کم می باشد و مرجع زمین مشترکی را برای همه تجهیزات داخل یک ناحیه که باهم در ارتباط اند را فراهم می کند. سیستم SRG همچنین ممکن است از تسمه‌های مسی، سیم‌های آلومینیومی، زیر سازه کف پوش کاذب و در موارد خاص، از یک پوشش سخت ورق فلزی ساخته شود. جهت حذف نویز و تداخلات الکترومغناطیسی و همچنین تامین نقطه صفر پتانسیل به صورت مرجع، در کف دیتاسنترها SRG (شبکه تسمه ای) کار می شود و با هادی های مختلف همبند میگردد. باید بدانید که تجهیزات و سیستم‌های SRG با توجه به استانداردهای تک دیتا نصب و شده تا بهترین عملکرد و تجربه را برای شما به ارمغان بیاورند.
اهداف اصلی اجرای سیستم SRG حذف یا کاهش میزان نویزهای الکتریکی، حذف و محدود کردن اختلاف پتانسیل بین سیستم‌های دیتا با سایر سیستم‌ها در هنگام وقوع اضافه ولتاژهای گذرا، محدود نمودن اختلالات ناشی از سیستم های قدرت، حذف نویزهای خارجی و غیره است. هدف اصلی از اجرای SRG کاهش ولتاژ نویز ناخواسته در سیم‌های مسی ارتباطی است که با نقطهٔ اتصال مرجع هم پتانسیل شده‌اند.
سیستم SRG از طریق ایجاد یک سطح زمین هم پتانسیل، برای محدوده‌های وسیع فرکانسی از DC تا فرکانس‌هایی در حد مگا هرتز به عنوان یک سیستم مرجع زمین برای تجهیزات IT به کاربرده می شود. این شبکه گسترده باعث می شود تا نویزهای با فرکانس بالا از مسیر کم امپدانس به زمین منتقل شوند و تجهیزات الکترونیکی حساس همچون تجهیزات مخابراتی، RF و سرورها با یک تغییر شدید ولتاژ که باعث آسیب دیدن دستگاه‌ها می شود روبرو نشوند.
تاریخچه و استانداردهای مرتبط سیستم ارتینگ SRG
SRG در سال ۱۹۸۳ با وارد شدن به استاندارد دولتی پردازش اطلاعات آمریکا (FIPS PUB 94) بخشی از استاندارد طراحی مرکز داده شد. این دستورالعمل‌ها برای جلوگیری از بیشتر شدن تداخل الکتریکی، به اصول علمی تداخل در تجهیزات فاوا و راهبردهای طراحی مربوط به آن پرداخته است. سیستم SRG در این سند در کنار دیگر راهبردهای طراحی شامل مقره‌های بوشینگ و ترانسفورماتورهای بالون (Balun Transformer) بیان شده است. امروزه شرکت‌های گوناگون و استانداردهای صنعتی پیوسته تاکید می کنند که از شبکهٔ اتصال به زمین مرجع (Ground Reference Grid) استفاده شود و اجرای آن را توصیه می کنند. یکی از آن‌ها استاندارد EIA/TIA 607 با عنوان «اتصال به زمین ساختمان تجاری و الزامات هم پتانسیل‌سازی در مخابرات» است.
با توجه به هزینه بالای راه اندازی سیستم های SRG اجرای صحیح و استاندارد سیستم ارتینگ و سیستم SRG در دیتاسنتر باید مطابق استانداردهای TIA607.B TIA942 ، BICSI002-2011 ، IEEE 1100 ، FIPS PUPS 94 ، IEC 62305 باشد تا عملکرد صحیح سیستم SRG را تضمین کند. هزینهٔ SRG وابسته به مواردی همچون مواد و مصالح، روش اتصال، همچنین فاصله تا اتصالات فولادی ساختمان است.
مزایای سیستم SRG در حفاظت تجهیزات و کاهش نویز
کاهش تداخل ارتباط میان تجهیزات
سیستم SRG یک مرجع زمین مشترک را برای همهٔ تجهیزات متصل در دیتاسنتر و مرکزداده تنظیم می کند. شکل فیزیکی SRG (شبکهٔ گسترده) امکان می دهد که نویزهای با فرکانس بالا از مسیر کم امپدانس به زمین متصل بشوند. این عملکرد SRG مبتنی بر توانایی SRG برای کاهش نویز زمین بین سیستمی است، که تفاوت در پتانسیل زمین شاسی در تجهیزات IT است. شبکه مرجع سیگنال (SRG) یک مرجع مشترک اتصال زمین را برای تمام تجهیزات متصل در دیتاسنتر فراهم می کند. ادعاهای مختلف و باورهای حول حساسیت تجهیزات فناوری اطلاعات به نویز اتصال به زمین بین سیستمی، بر اساس اطلاعات و داده های نسل های قدیمی تر این تجهیزات شکل گرفته اند. تجهیزات فناوری مدرن، روش هایی را برای ارتباط داده ها استفاده می کند که به طور قابل توجهی در طول زمان تغییر کرده اند و در حال حاضر به طور چشمگیری باعث کاهش حساسیت به نویز اتصال به زمین بین سیستمی می شوند. انواع مختلف رابط های ارتباط داده ها با توجه به میزان حساسیت در جدول 1 طبقه بندی شده است.
جلوگیری از آسیب تجهیزات
حساسیت تجهیزات فناوری اطلاعات به خرابی ولتاژ زمین بین سیستمی، به ماهیت رابط ها بستگی دارد. در ضمن رابط های ایزوله نشده که که بر پایه سیگنال های مرجع زمین کار می کنند، نسبت به نوسانات در سیستم ارتینگ حساس‌تر می باشند. هنگامی که تجهیزات با روش «ایمنی کم» به یکدیگر متصل شده‌اند، اگر با PDU های جداگانه تغذیه بشوند و به طور مکانیکی به یکدیگر متصل نباشند، SRG می تواند آسیب ها را کاهش بدهد. از سویی چنانچه تجهیزات توسط یک شاخه مدار (Branch Circuit) یا PDU تغذیه بشوند یا در یک رک به هم متصل باشند، دیگر نویز ارت بین سیستمی وجود نخواهد داشت و داشتن SRG بی فایده است.
حفاظت در برابر تخلیهٔ الکترواستاتیکی (ESD)
کف طبقات در دیتاسنترها باید راه حلی برای تخلیه بارهای الکتریسیته ساکن داشته باشند که می تواند شامل استفاده از کاشی های مخصوص ثابت یا کاذب باشد. با این حال، SRG هیچ نقش صریحی در جلوگیری از ایجاد بارهای ساکن و یا حفاظت از تجهیزات در برابر این بارها ندارد. SRG نمی تواند از انباشت بارهای الکتریسیته ساکن توسط پرسنل جلوگیری کند، در نتیجه در صورتی که یک اپراتور در معرض حمل بار ساکن قرار گیرد، SRG نمی تواند مانع تخلیه این بار به تجهیزات شود. همچنین اگر یکی از کارکنان بار استاتیکی داشته باشد، SRG نمی تواند از تخلیهٔ آن در تجهیزات پیش‌گیری کند. (تجهیزات چه با SRG و چه بدون آن همیشه به زمین متصل می شوند) سیستم SRG که در بیشتر مراکزدادهٔ امروزی استفاده شده است، به دلیل تغییر در فناوری های نوین دیگر اهمیت پیشین خود را ندارد. پیدایش اترنت و رابط دادهٔ فیبری از آسیب پذیری تجهیزات نسبت به نویز و نوسان کاسته است.
مسیر تخلیه نویز
در واقع نویز یا هر سیگنال ناخواستهٔ دیگر همواره از مسیر با کمترین امپدانس می گذرد. از اینرو فرکانس‌های بالاتر از ۱ مگاهرتز از مسیر SRG نمی‌گذرند، بلکه از کابل‌های نزدیک به آن عبور می کنند.
ایمنی انسانی
یکی دیگر از باورهای معمول این است که SRG مزایای ایمنی اتصال زمین و جلوگیری از شوک الکتریکی را فراهم می کند. درست است که اتصال زمین تجهیزات الکتریکی برای کاهش خطر شوک الکتریکی مهم است، اما استفاده از SRG در قالب یک سیستم ارتینگ مناسب، می تواند تا حد قابل توجهی پتانسیل خطر ناشی از ولتاژهای بین سیستمی را کاهش داده و ایمنی انسانی را تقویت کند.
پنج توصیه کاربردی کابل کشی دیتاسنتر با سیستم srg
با توجه به پیشرفته تر شدن تجهیزات فناوری‌اطلاعات، عدم به کارگیری سیستم SRG به معنای آن نیست که رک‌ها در برابر تغییر ناگهانی ولتاژ‌ها آسیب پذیر خواهند بود. به همین دلیل کارشناسان پیشنهاد می کنند:
در صورت لزوم از اترنت یا فیبر برای برقراری ارتباط در مرکز داده استفاده کنید.
رک‌ها را به صورت ردیفی با سیم‌های ارت به زمین متصل کنید.
سایر روش‌های برقراری ارتباط داده‌ها را به اتصالات درون رک یا یک ردیف از رک‌ها را محدود کنید.
از کابل‌های داده ورودی به مرکز داده محافظت کنید. هر سیم مسی (هر چیزی که فیبر نیست) باید از یک مکان مرکزی عبور کرده، به درستی محافظت شده و به سیستم ارتینگ متصل شود.
سینی کابل را به رک تجهیزات متصل کنید.
.
.
